ジブクレーン

製品

比較的軽い荷物を手動で処理、組み合わせ、または移動することは、時間がかかるだけでなく、従業員にとっても非常に困難です。作業場に直接設置されたカンチレバークレーンは、さまざまなひょうたんと組み合わせて、さまざまなワークを迅速かつ簡単に搬送し、優しく正確に配置するのに役立ちます。これにより、準備時間とアイドル時間を大幅に短縮し、作業場クレーンを待つ無駄な時間を節約できます。コラムおよび壁掛け式カンチレバー クレーンのその他の利点は次のとおりです。
●垂直吊り上げ、軽量かつ素早い荷役作業に最適です。
・操作が簡単、安全、安心です。
●吊り上げ能力は最大10000kgに達します。
・システム内蔵コンポーネントを使用して簡単に設置できます。

プレV：KBKクレーンシステム次へ：次の記事はありません
  • 仕様
  • TBMについて
  • お問い合わせ

ジブクレーン

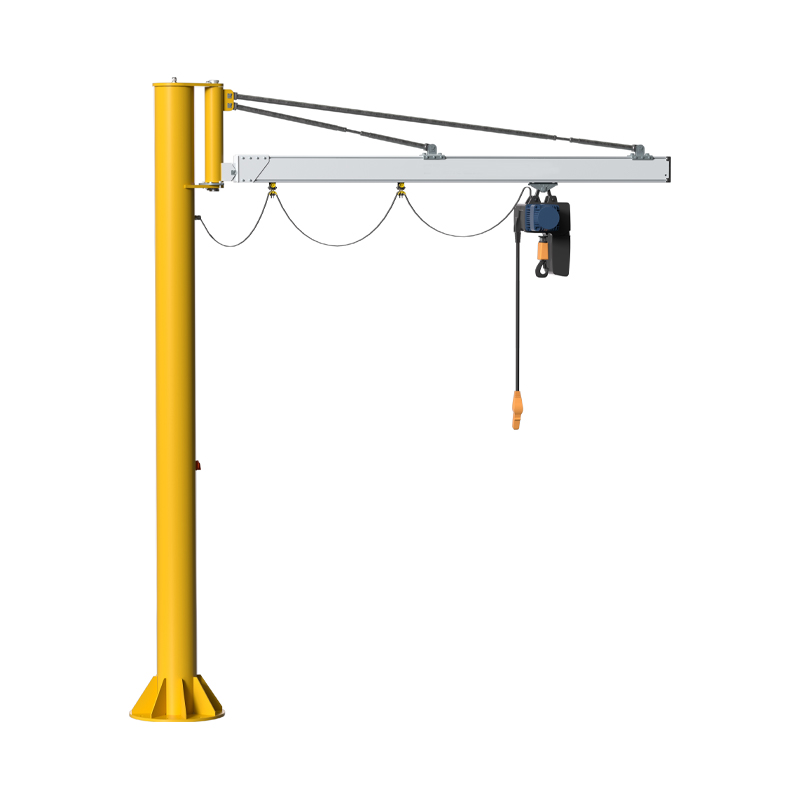

レール取り付け型ジブライトクレーン

レール取り付け型ジブクレーンは 270° および 360° の旋回角度を提供します。

270° ジブ クレーンの旋回軸は、支柱の上の 2 つのラグにあります。プレーンサポートベアリングと自己潤滑銅ブッシュが、上下のラグと旋回軸の間に取り付けられています。これにより、柔軟な旋回が確保され、停止時のジブの慣性揺れが軽減されます。ジブの旋回角度を調整するために、外部旋回角度制限が設けられています。
360° ジブ クレーンの旋回軸は、カンチレバー クレーンの円形チューブ上に直接配置されており、コラムと同心です。電力は 360 度コレクタ リングを介して供給され、無制限の 360 度回転が可能です。外部旋回制限を使用して、ジブクレーンの旋回角度を調整することもできます。

レール取り付け型ジブ クレーンは通常、手動旋回モードで動作し、最大 1000 kg の荷重を運ぶことができます。以下に代表的な仕様を示します。

ロード 腕の長さ アンダービーム 旋回角度 トラックの種類 特記事項
125KG ≤3m ≤3m 270° アルミニウム合金トラック
KBKトラック
リジッドトラック 		デフォルトの色: 黄色
250KG ≤4m ≤3.5m デフォルトの列: 丸いチューブ
500KG ≤5m ≤4m 360° デフォルトのベース：丸プレート
1000KG ≤600万 ≤4.5m デフォルトの回転: 手動

ジブクレーン
Iビームジブクレーン

I ビーム ジブ クレーンは 270° および 360° の旋回角度を提供します。

270° ジブ クレーンの旋回軸は、支柱の上の 2 つのラグにあります。プレーンサポートベアリングと自己潤滑銅ブッシュが、上下のラグと旋回軸の間に取り付けられています。これにより、柔軟な旋回が確保され、停止時のジブの慣性揺れが軽減されます。ジブの旋回角度を調整するために、外部旋回角度制限が設けられています。 This structure effectively reduces the overall headroom of the jib crane. The 270° slewing mode is manual by default.
360° ジブ クレーンの旋回軸は、カンチレバー クレーンの円形チューブ上に直接配置されており、コラムと同心です。電力は 360 度コレクタ リングを介して供給され、無制限の 360 度回転が可能です。 360° 回転モードはデフォルトで電動です。

I ビーム ジブ クレーンは通常、電動旋回モードで動作し、耐荷重は最大 5,000 kg です。一般的なパラメータは次のとおりです。

ロード 腕の長さ アンダービーム 旋回角度 トラックの種類 特記事項
500KG ≤3m ≤3m 270°/360° Iビームタイプ
ボックスビームタイプ 		デフォルトの色: 黄色
デフォルトの回転: 電動
荷重 > 1トン
アームの長さ > 5 m
事前に埋め込まれています
1000KG ≤4m ≤3.5m
2000KG ≤5m ≤4m
3000KG ≤600万 ≤4.5m
5000KG ≤7m ≤5m

ジブクレーン

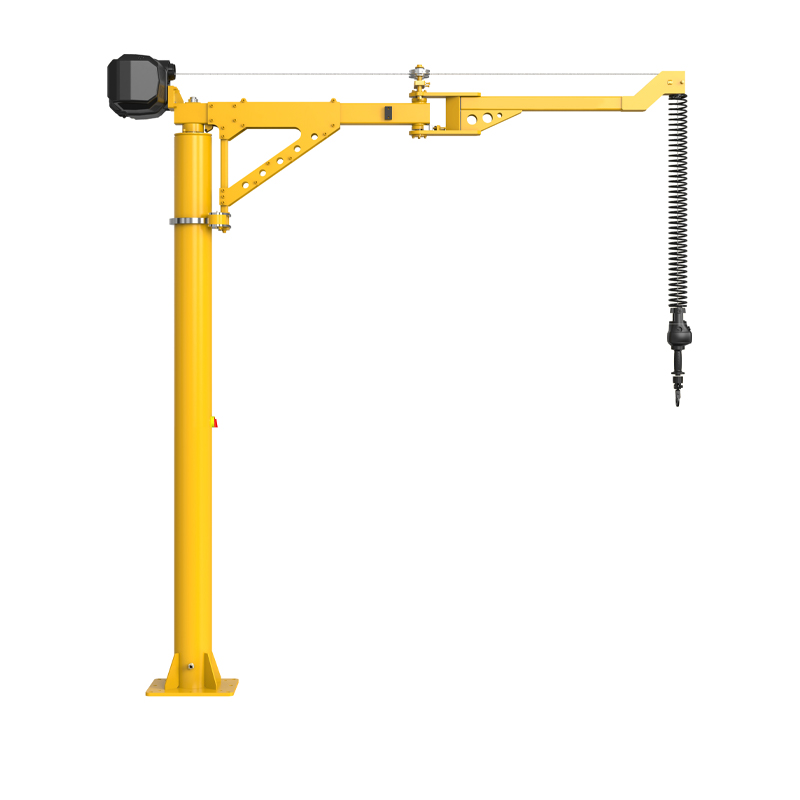

ナックルアームジブクレーン

折りたたみアームクレーンには、柔軟なアームスイング、追従吊り上げ、およびサスペンションモードを備えたインテリジェントホイスト（ホイストはジブの尾部に取り付けられています）が装備されています。精密な組み立てが要求されるワークステーションに適しています。

ロード 腕の長さ アンダービーム 旋回角度 トラックの種類 特記事項
80KG ≤1.2 1.2m ≤2m 360° 折りたたみアーム構造 デフォルトの色は黄色、手動回転
200KG ≤1.5 1.5m ≤2.5m
300KG ≤2 2m ≤3m

折りたたみ式アームクレーンには従来の電動ホイストが装備されており（ホイストはジブの端に吊り下げられます）、若干大きなワークピースの吊り上げニーズに対応します。

ロード 腕の長さ アンダービーム 旋回角度 トラックの種類 特記事項
125KG ≤1.2 1.2m ≤3m 270°/360° 折りたたみアーム構造 デフォルトの色は黄色、手動回転
250KG ≤1.5 1.5m ≤3.5m
500KG ≤1.8 1.8m ≤4m
1000KG ≤2 2m ≤4.5m

手動ガントリークレーン

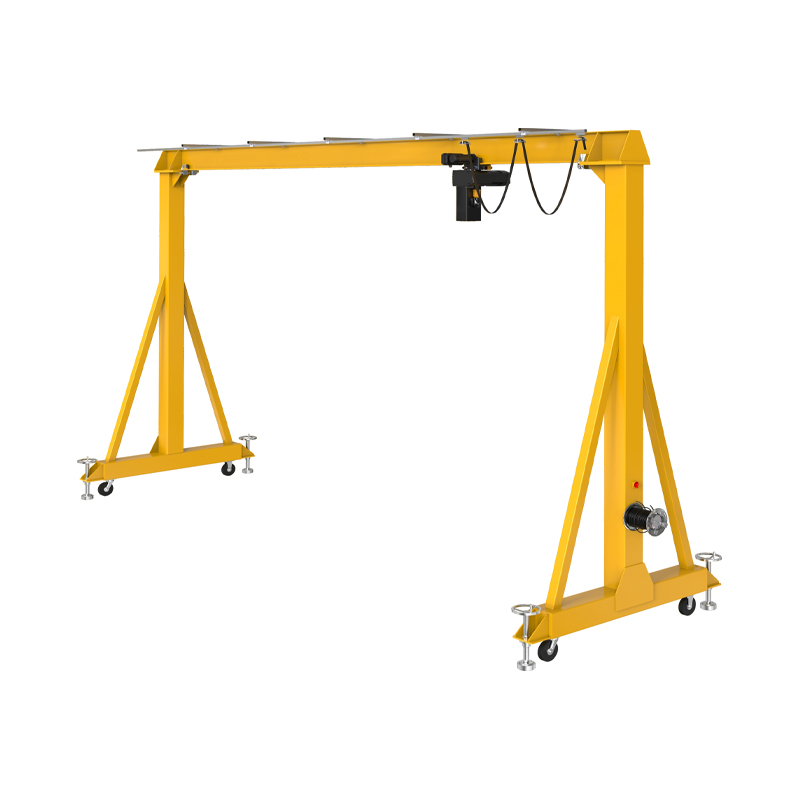

移動式ガントリーライトクレーン

ガントリーは通常電動旋回モードで、5000kg 未満の荷重を運ぶことができます。一般的なパラメータは次のとおりです。

ロード 腕の長さ アンダービーム 旋回角度 トラックの種類 特記事項
500KG ≤3m ≤3m 手押し歩行タイプ
電動歩行タイプ 		昇降式
固定式 		デフォルトの色は黄色です。
荷重が 1 トンを超える場合、またはスパンが 6 メートルを超える場合、デフォルトは電気走行になります。
1000KG ≤5m ≤4m
2000KG ≤600万 ≤5m
3000KG ≤8m ≤5.5m
5000KG ≤9m ≤600万
