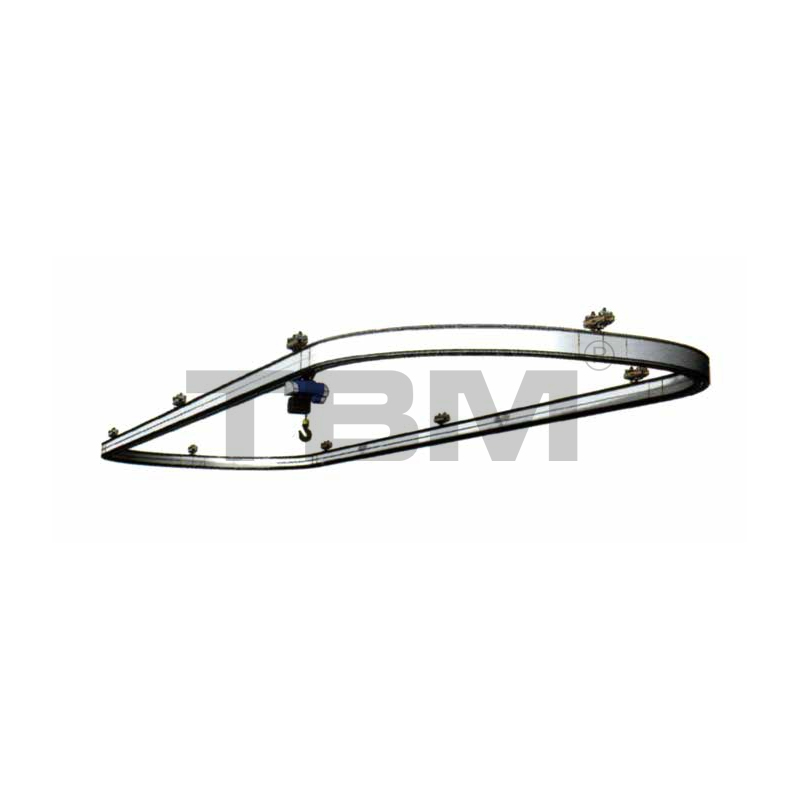

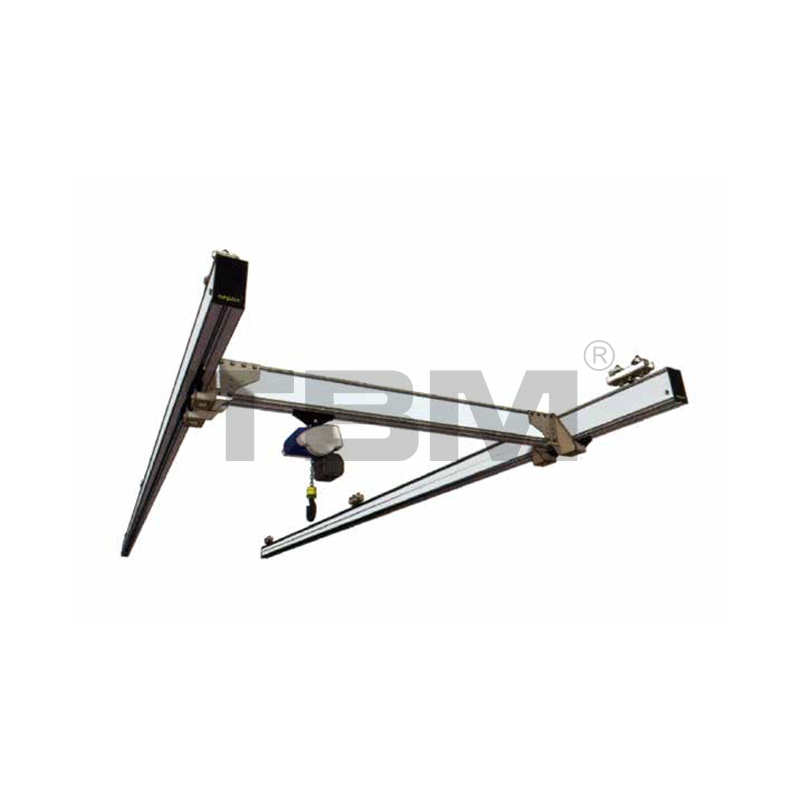

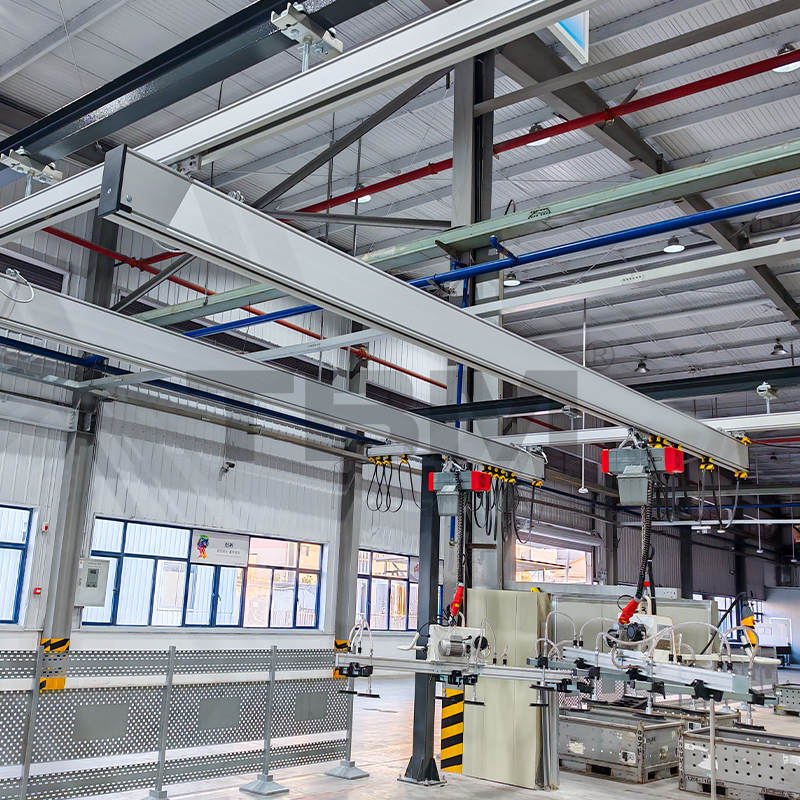

アルミ製ライトクレーン

アルミニウム製照明コンポーネント

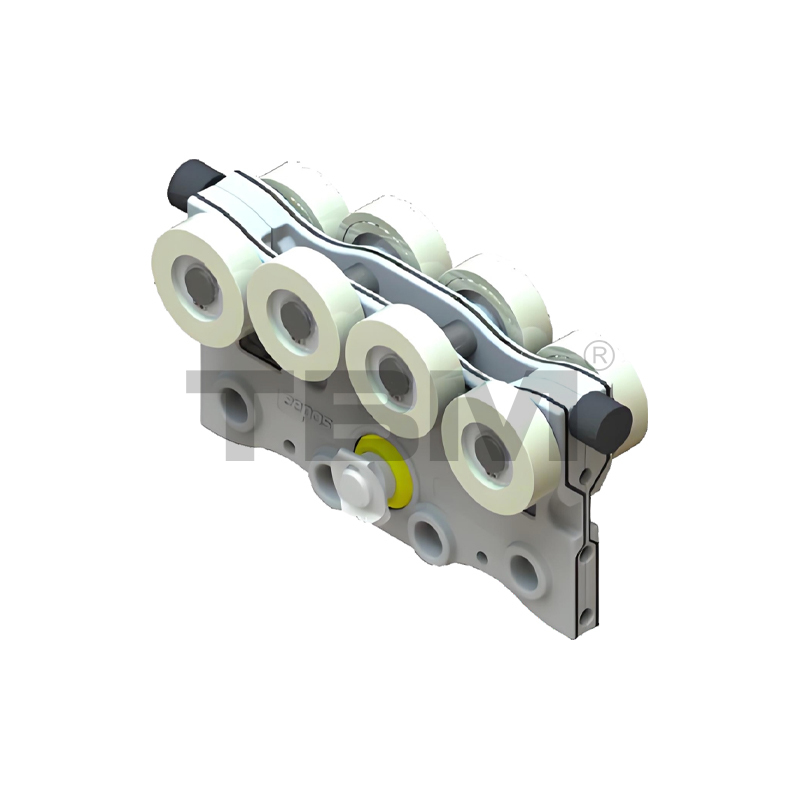

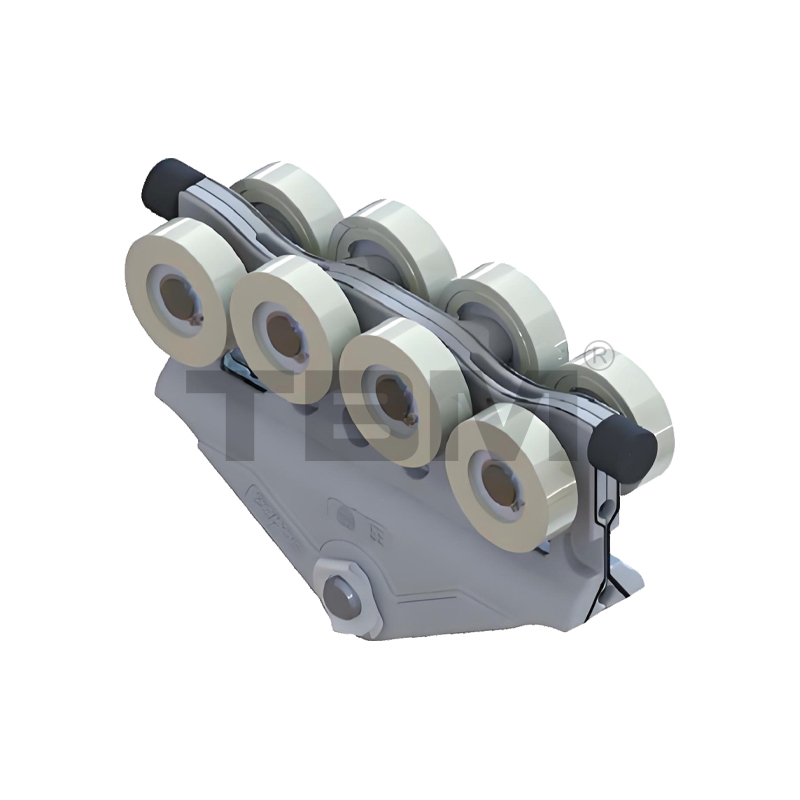

AETO1 トラックトロリー
■ トロリーは高強度、耐摩耗性ナイロンのダイキャスト/鍛造製で、滑らかな滑りと簡単な操作を実現します。
■ 上下2列のローラーによりこじれやズレを防止します。

AHT01/02 メインビームプーリー(アルミ鋳造・鍛造・三角)
■ トロリーは高強度、耐摩耗性ナイロンのダイキャスト/鍛造製で、滑らかな滑りと簡単な操作を実現します。 Two rows of upper and lower rollers provide pry-resistant and anti-bias protection.

ALP1510F フレキシブルトラックリフティングポイント
■ フレキシブルリフティングポイントはトラックシステムで一般的に使用されます。リフティングポイント下部とフランジプレートとの接続には球面構造を採用。この柔軟な構造により、高い耐荷重能力が得られます。

■メインビームやホイストが移動して端部に衝突する際に発生する慣性力により、固定レールの若干の揺れは許容されます。
注: 他のサイズもリクエストに応じてご利用いただけます。現場での設置時に不必要な複雑化を避けるため、ご注文の際には必ず吊り上げポイントの選択をご確認ください。

ALP1510R リジッドレールリフティングポイント
■リジッドリフティングポイントは通常、上向きの力を必要とするマニピュレータや伸縮ビームなどの用途に使用されます。構造上の性質上、使用中の機械全体の揺れを防ぎます。現在、デフォルトのリフティング ポイント タイプはリジッドです。

注: 他のサイズもリクエストに応じてご利用いただけます。設置が不必要に複雑になるのを避けるため、ご注文の際には必ずリフティングポイントの選択をご確認ください。

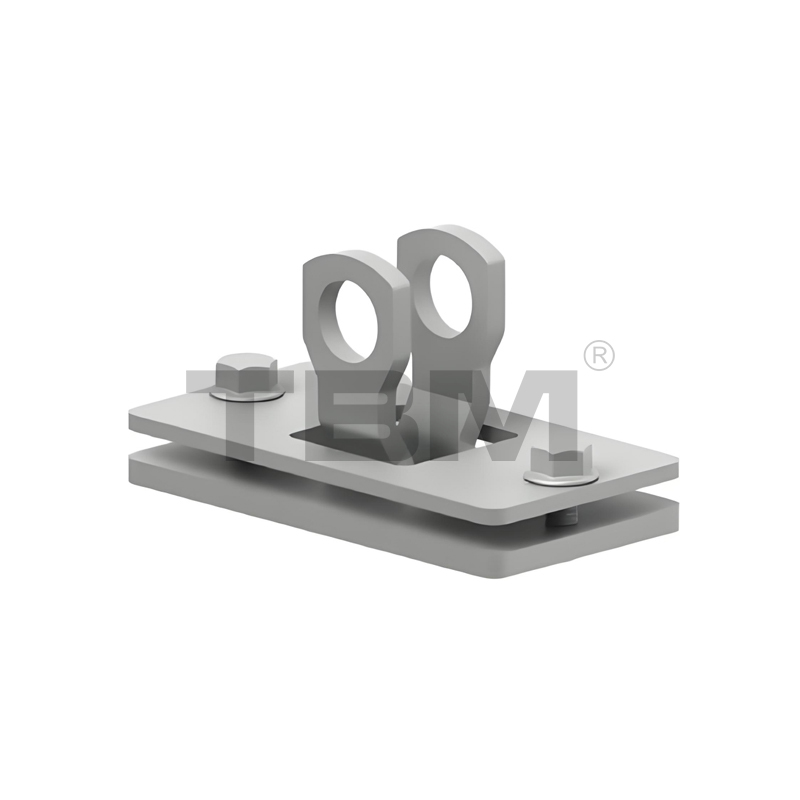

AGL90 レール昇降ラグ (90°)
■メインビームとレールトロリの接続方法。
■単体耐荷重：600kg
■メインビームは固定レールに90°の角度で接続されています。

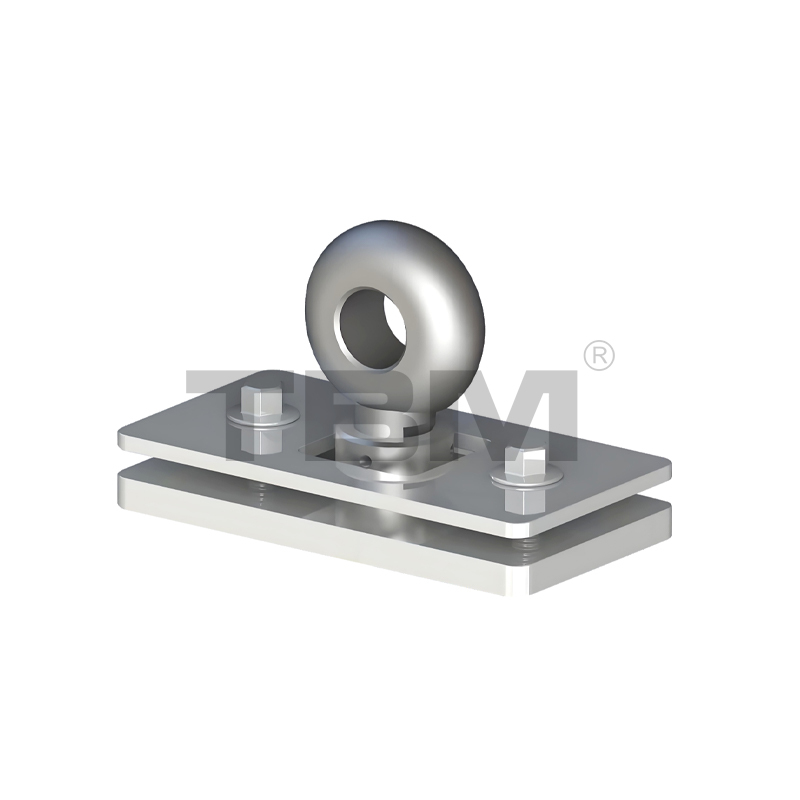

AGL360 トラックリフティングリング (360°)
■リング下部にカーブ状の段差を設け、フレキシブルなスイングを可能にしました。これは主に、タンデムトロリー構成でメインビームのリフティングポイントを接続するために使用されます。

■単一リフティングリングの耐荷重は1000kgで、レッドサテン仕上げで製造されています。

AGL00 レール昇降ラグ (0°)
■メインビームとレールトロリを接続します。
■単体耐荷重：600kg
■メインビームは固定レールに対して0°の角度で接続されています。
■一般的に伸縮ビームの下レールのラグを持ち上げるのに使用されます。

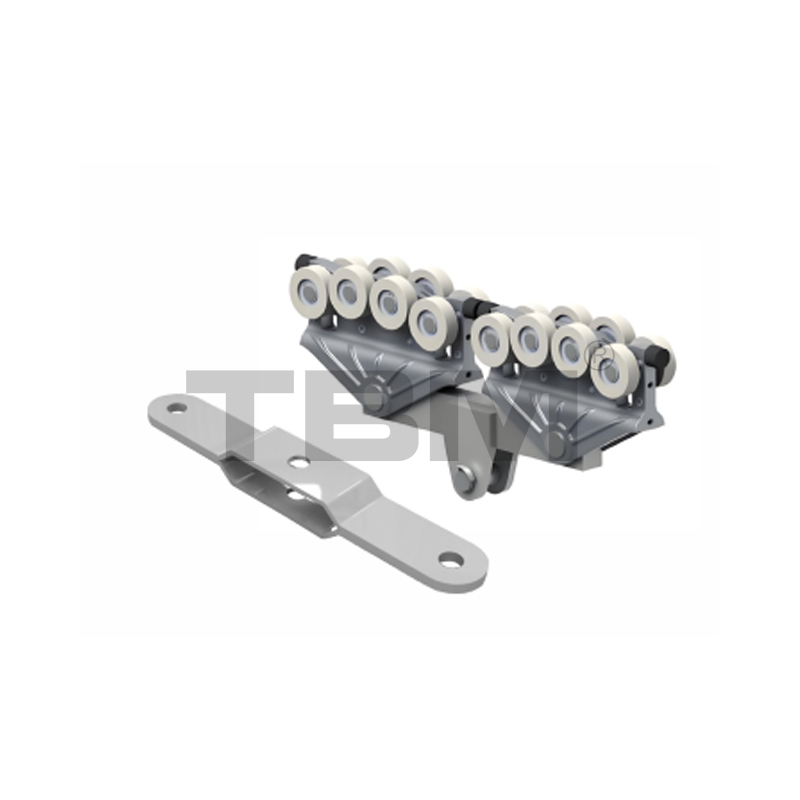

ATCO1 タンデム トロリー コネクタ プレート
■ 荷重が 500 kg を超える場合、またはスパンが 6 メートルを超える場合は、タンデムトロリーシステムが必要です。このシステムにより、耐荷重が向上し、幅広い用途が提供されます。

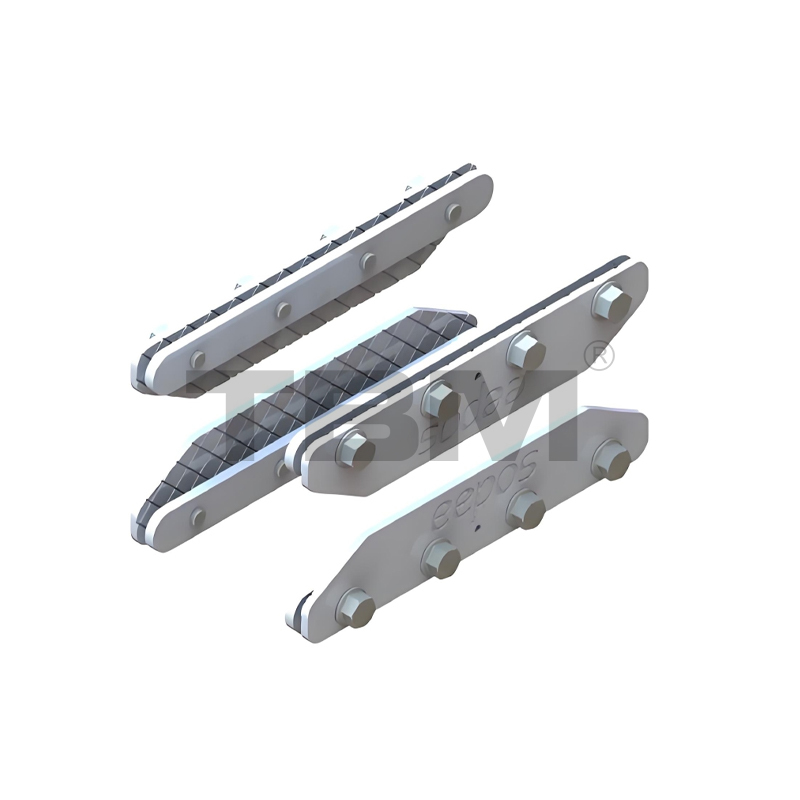

ARCO1 レール コネクタ
■ 長いレールの場合、複数のレールを連結する必要があります。 4 ピースの分割レール コネクタにより、レール範囲全体にわたって汎用的に使用できます。

ACS01 補強レールコネクタプレート
■主梁を補強する場合、主梁レールと補強レール連結板との距離は1500mmを超えてはなりません。

AFS01 固定停止
■線路端のラッチにより、トロリの線路からの滑り落ちを防止します。

AAS01 アジャスタブルストップ
■アジャスタブルストップはレール内空の切り欠きにはめ込み式で、ストップ位置を任意に調整できます。

AMS01 中間可動ストップ
■中間可動ストップは、多桁アプリケーションにおける隣接する2つの梁の間の可動ストップです。これらは、2 つのビームが近づきすぎてホイストとワークピースの間で衝突が発生する可能性を防ぎます。

トラックエンドキャップ

■このキャップはトラックの端を密閉し、ゴミや異物の侵入を防ぎ、装飾的な美観を与えます。

ADP-R/G/H 二次保護
■不測の事態を防止するため、各固定レール、各主ビーム、各ホイストに二次保護装置を設置しています。

それらは次のように分類されます。

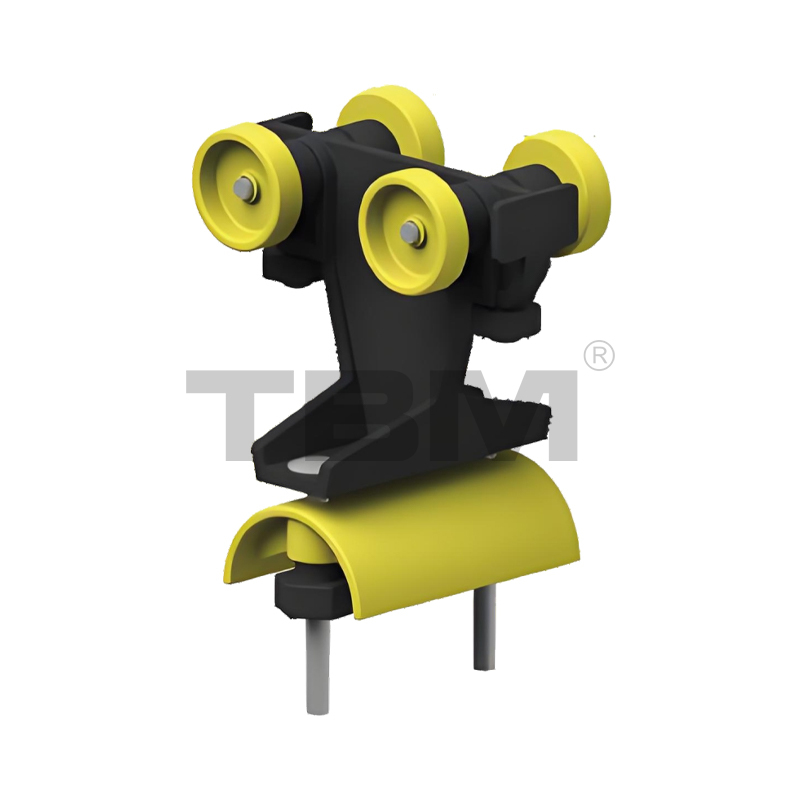

ACT01/AAT01 ケーブル/チューブトロリー
■ケーブルやチューブを線路上で引きずる際に保持する走行滑車です。

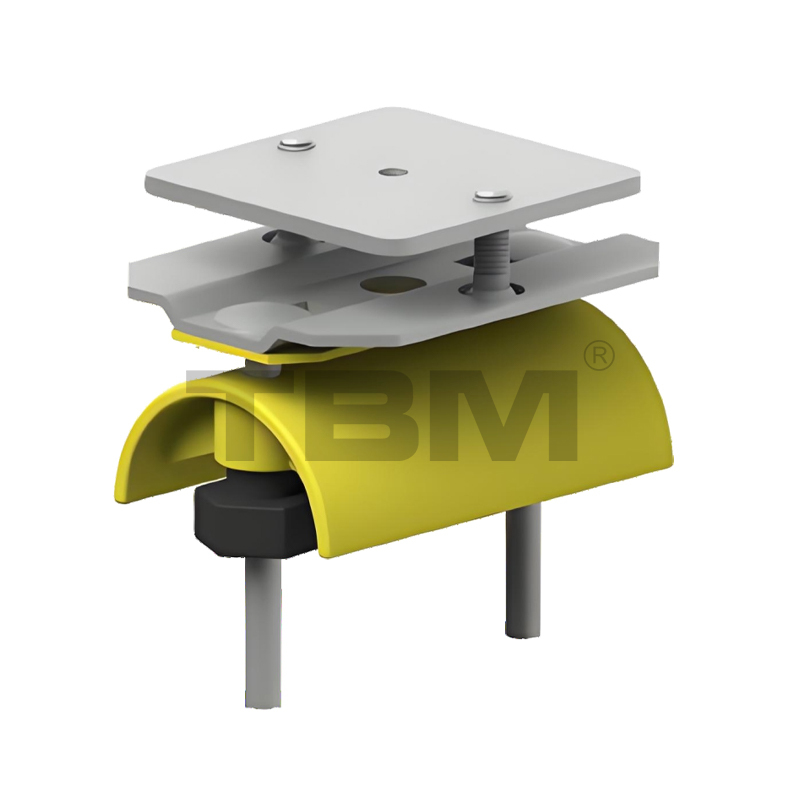

ACE01/AAE01 ケーブル/チューブエンドクランプ
■線路の端にケーブルやチューブを固定する装置です。

ACH01/AAH01 ケーブル/チューブ牽引ブラケット
■レールやホイストプーリ上を走行する際のケーブル・チューブの固定や牽引に使用します。

AWS01 ワイヤーロープブラケット
■ スパイラルエアホースを吊り下げるワイヤーロープの固定、締め付けに使用します。

ASS01 バスバーブラケット
■柔軟な調整が可能な電力バスバー用吊り金具です。

ACD01 ダブルガーダースペーサーコネクタ
■二重桁構造の両端の線路スペーサの接続、固定に使用します。 4 つの個別のピースはすべてのトラック スペーサーと互換性があります。

ATC01 二重桁トロリーフレーム
■ 二重桁構造にホイストを取り付けるためのトロリーフレームです。 2 つのビーム間のデフォルトの距離は 700mm です。
■ ダブルビームが T アームまたはマニピュレータ構造に取り付けられている場合は、他のトロリー フレーム構造も利用できます。

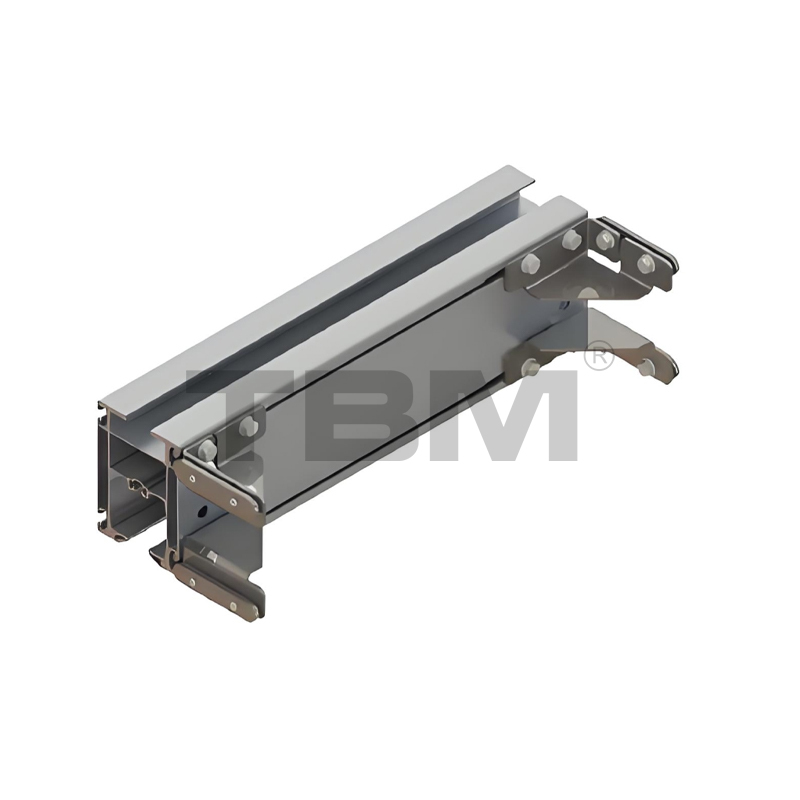

ALM10 主桁昇降モジュール

■主桁レールを吊り上げて全体の頭上空間を下げ、揚程を高くするために使用します。

AEB01 エンドバッファ

■レール滑車やホイストプーリーの慣性による瞬間的な衝撃を緩和する設計で、軌道や全体構造への衝撃を軽減します。

ABT01 伸縮式ビームリバウンド装置
■ この装置は、伸縮ビームの使用時にオーバーハングしたトラックを積極的に反発させ、オーバーハングしたビームが常に上部トラック内に留まり、偶発的な衝突を防ぎます。

AEDO1 電動トロリー
■ 走行モードが電動の場合、メインビームとホイストユニットが駆動します。モーターは国産・輸入ブランドからお選びいただけます。
■ デフォルトの移動速度: 5-20m/min (可変周波数デュアルスピード)

AEB01 電子制御システム
■ ドライブコントロールユニット。顧客の要件に応じて、選択した構成は異なる場合があります。
■ デフォルトの制御システムは可変周波数です。

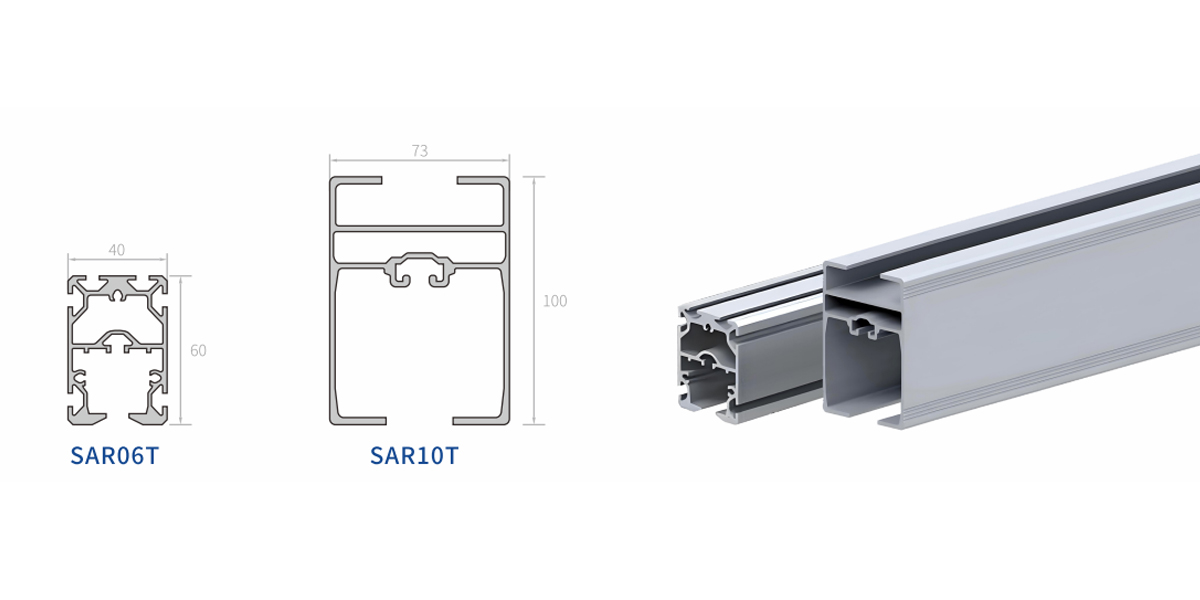

ツールレール

アルミニウム合金ガントリーの一般仕様は次のとおりです。
